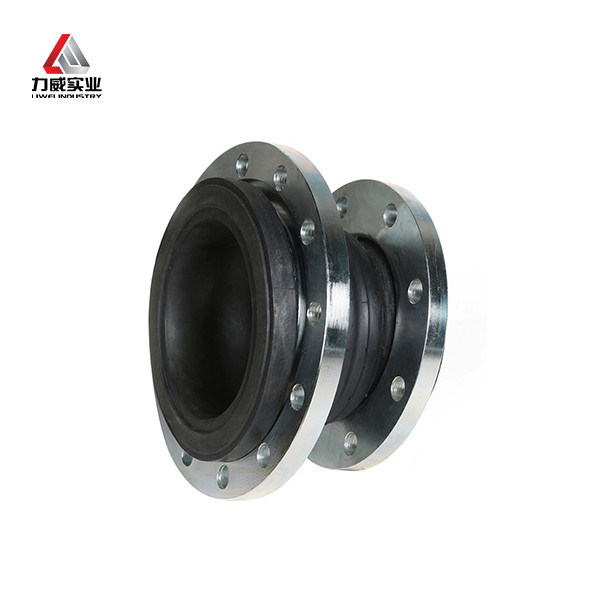

Description du produit:
joints de caoutchouc réducteurs concentriques, également connus sous le nom de joints souples de caoutchouc concentriques à têtes grandes et petites ou de joints réducteurs de caoutchouc,est un composant de raccordement de tuyauterie spécialement conçu pour connecter deux tuyaux ou équipements de diamètres différents. Ce type de joint est fabriqué en caoutchouc de haute qualité, qui a une excellente élasticité, une résistance à l'usure, une résistance au vieillissement et une résistance à la déchirure,et peut s'adapter à divers environnements de travail complexes et à des conditions moyennes.
Caractéristiques structurelles:
La conception structurelle de l'articulation en caoutchouc réducteur concentrique lui permet d'assurer une transition en douceur du système de tuyauterie à l'articulation.une couche de renforcement (eLa couche intérieure de caoutchouc est en contact direct avec le milieu et doit avoir une bonne résistance à la corrosion et une bonne étanchéité;la couche de renforcement assure la résistance et la stabilité de l'articulation; et la couche de caoutchouc extérieure protège la structure intérieure et améliore la résistance à l'usure.
Puisque les deux extrémités du joint ont des diamètres différents,une attention particulière doit être accordée dans la conception pour que les surfaces de connexion des deux extrémités soient concentriques avec l'axe du pipeline, afin d'éviter les fuites ou les dommages causés par l'excentricité.
Applications:
Le joint en caoutchouc à réduction concentrique liwei convient à une large gamme d'applications.Il est couramment utilisé dans les milieux industriels, tels que les usines chimiques, les raffineries de pétrole et de gaz et les centrales électriques.Le produit peut être utilisé pour connecter des tuyaux de différentes tailles, par exemple dans les systèmes de pipelines nécessitant une réduction de diamètre.Le produit est également couramment utilisé dans les systèmes de plomberie et de chauffage et peut être utilisé pour connecter différents types de tuyaux, tels que le cuivre et l'acier.
Paramètres techniques:
| Dimension de la connexion principale |
| DNmax × DNmin |
Longueur
(mm) |
Déplacements axiaux |
Légères
le mouvement
(mm) |
Déflexion
angle
(a1+a2) |
DNmax × DNmin |
Longueur
(mm) |
Déplacement axial |
Légères
le mouvement
(mm) |
Déflexion
angle
(a1+a)₂) |
Extension
(mm) |
Compression
(mm) |
Extension
(mm) |
Compression
(mm) |
| 32 × 25 |
115 |
20 |
30 |
45 |
35° |
125 × 100 |
200 |
22 |
30 |
40 |
35° |
| 40 × 25 |
115 |
20 |
30 |
45 |
35° |
150 × 50 |
200 |
22 |
30 |
40 |
35° |
| 40 × 32 |
115 |
20 |
30 |
45 |
35° |
150 × 125 |
200 |
25 |
35 |
40 |
30° |
| 50 × 32 |
180 |
20 |
30 |
45 |
35° |
200 × 80 |
200 |
25 |
35 |
40 |
30° |
| 50 x 40 |
180 |
20 |
30 |
45 |
35° |
200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 65 × 32 |
180 |
20 |
30 |
45 |
35° |
250 x 100 |
220 |
25 |
35 |
40 |
30° |
| 65 × 50 |
180 |
20 |
30 |
45 |
35° |
300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 80 × 40 |
180 |
20 |
30 |
45 |
35° |
350 × 300 |
240 |
25 |
35 |
35 |
30° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
400 × 350 |
240 |
25 |
38 |
35 |
30° |
| 100 × 40 |
180 |
22 |
30 |
40 |
35° |
500 × 300 |
240 |
28 |
38 |
35 |
26° |
| 100 × 80 |
180 |
22 |
30 |
40 |
35° |
500 x 400 |
240 |
28 |
38 |
35 |
26° |
| 125 x 5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • La taille et la longueur peuvent être personnalisées pour vous. |
Matériau de chaque pièce:
| Je ne veux pas. |
Partie |
Matériel |
| 1 |
Corps |
Le nombre de personnes concernées par le programme est déterminé en fonction de l'indicateur de risque. |
| 2 |
Ruban intérieur et extérieur |
Pour l'utilisation de l'équipement de traitement de l'eau, il est nécessaire d'utiliser un système d'égout. |
| 3 |
Carcasse du corps |
Tissus de fils de nylon |
| 4 |
Rings de renforcement |
Fils d'acier au cuivre à plusieurs fils |
| 5 |
Les pièces de rechange |
Acier au carbone coulé et forgé ((Q235)
Acier inoxydable304,316, 321)
Les produits de la catégorie "Plastique" (CPVC, PVDF, PPH, UPVC, RPP)
|
Assistance et services:
Le joint en caoutchouc réducteur concentrique est conçu pour fournir une connexion flexible entre des tuyaux de diamètres différents.Il est fait de caoutchouc de haute qualité, résistant à la corrosion et à l'usure.Le produit est facile à installer et offre une excellente réduction des vibrations et du bruit.entretienNos services comprennent des inspections sur place, des tests de produits et des solutions personnalisées pour répondre à vos besoins spécifiques.
Emballage et expédition
Emballage du produit:
Le produit Concentric Reducing Rubber Joint sera emballé en toute sécurité avec un emballage en bulle et placé dans une boîte en carton pour l'expédition.La boîte sera étiquetée avec les informations sur le produit et les instructions de manutention.
Pour la navigation:
Le produit Concentric Reducing Rubber Joint sera expédié par un service de messagerie fiable.mais le délai de livraison estimé sera fourni au client à la caisseLe client recevra également un numéro de suivi pour surveiller l'état de la cargaison.
FAQ:
Q1: Quelle est la marque de ce produit?
R1: Le nom de marque de ce produit est liwei.
Q2: Quelle est la gamme de numéros de modèle de ce produit?
R2: La plage de numéros de modèle de ce produit est de DN25*32~DN600*400.
Q3: Comment pouvez-vous garantir la qualité ou toute garantie?
R3: En cas de problème de qualité pendant l'utilisation, tous les produits peuvent être retournés ou selon les demandes du consommateur.
Q4: Puis-je visiter votre usine avant la commande?
A4: Oui, bienvenue à notre usine pour vérifier la qualité.
Q5: Quel est le détail de l'emballage de ce produit?
R5: Le détail de l'emballage de ce produit comprend un film plastique intérieur, un boîtier en bois extérieur, et si plusieurs compensateurs sont emballés dans un boîtier, nous utiliserons un cadre en acier pour le fixer.
