Description du produit:

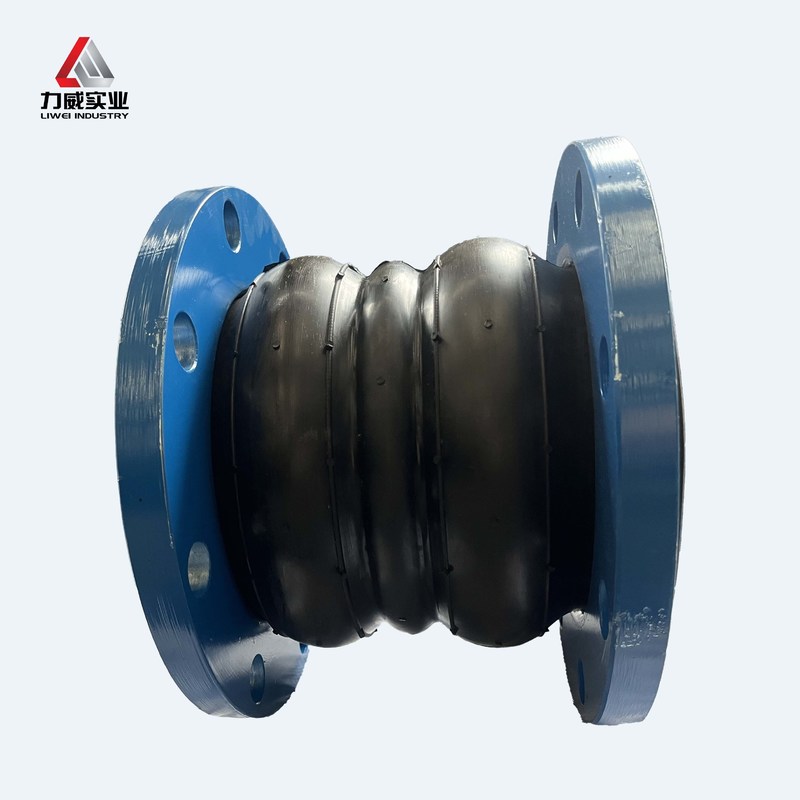

Le joint en caoutchouc flexible à double sphère Liwei adopte une conception rationalisée et à grande déviation, n'affecte pas le débit dans le processus de transport des pipelines, joue un rôle d'absorption des chocs,réduction du bruit, pour répondre aux caractéristiques de déplacement multidirectionnel.Le produit est conçu pour s'adapter à la gamme de tailles DN15 à DN4000 et convient à une variété de diamètres de tuyauxIl existe également des options de gamme étendue pouvant gérer des températures aussi basses que -30°C et jusqu'à 150°C. Pour assurer l'adéquation à presque toutes les exigences d'application.
Caractéristiques du produit:
Conception à double bille: le joint en caoutchouc à double bille a une bille en caoutchouc de plus que le joint en caoutchouc à bille unique, ce qui améliore l'étanchéité à l'air et les performances imperméables du produit,et peut également améliorer efficacement la durée de vie du produit et réduire le bruitLe joint en caoutchouc bisphérique adopte le joint en caoutchouc bisphérique, la longueur de connexion est meilleure que celle du joint en caoutchouc sphérique unique et le montant de compensation est plus grand.
Matériau de composition: composé d'une couche interne et externe de caoutchouc, d'une couche de tissu et d'un anneau de fil d'acier composé de pièces tubulaires en caoutchouc,après moulage par vulcanisation et ensuite combiné avec une bride métallique ou un joint parallèle à manche lâcheParmi eux, la couche d'étanchéité en caoutchouc est faite de caoutchouc de haute qualité, qui a une bonne résistance à la corrosion, une bonne résistance à l'usure et des propriétés d'étanchéité.
Paramètres techniques:
Diamètre
DN |
Longueur
mm |
Déplacement de l'axe |
Partie radicale
déplacement |
Déflexion
déplacement |
| Type 1 |
TYPE 2 |
| mm |
pouces |
Extension |
Compression |
Extension |
La congrégation |
Type 1 |
TYPE 2 |
Le type 1 |
TYPF 2 |
| 32 |
11/4 " |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 40 |
11/2 |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 50 |
2 " |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 65 |
21/2 |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 80 |
3 pouces |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 100 |
4 pouces |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 125 |
5 pouces |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 150 |
6 pouces |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 200 |
8 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 250 |
10 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 300 |
12 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 350 |
14 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 400 |
16 pouces |
400 |
40 |
60 |
|
|
|
|
|
|
| 450 |
18 pouces |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 500 |
20 pouces |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 600 |
24 pouces |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 700 |
28 pouces |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 800 |
32 pouces |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 900 |
36 pouces |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 1000 |
40 pouces |
450 |
|
|
75 |
80 |
|
70 |
|
± 12° |
| 1200 |
48 pouces |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1400 |
56 pouces |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1600 |
64 pouces |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1800 |
72 pouces |
500 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2000 |
80 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2200 |
88 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2400 |
96 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2600 |
104 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2800 |
112 " |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 3000 |
120 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10 |
| • La taille et la longueur peuvent être personnalisées pour vous. |
Portée de l'application:
Système de climatisation
Les conduits d'air, les lignes chimiques
lignes d'eau en circulation
lignes de compression, lignes de stockage de papier
Pompes d'aspiration et de décharge
Lignes de réfrigération
Turbine à condensateur
Condition de fonctionnement:
| Condition de fonctionnement |
| Température de fonctionnement |
-15 à 80 °C (-30 à 150 °C) |
| Pression de travail |
6 à 40 barres (PN6-PN40) |
| Pression d'essai |
1.5 fois la pression de travail |
| Pression d'explosion |
2 fois la pression de travail |
| Les supports applicables |
L'air, l'eau, les eaux usées, l'eau de mer, l'acide, l'alcali, le pétrole, etc. |
Assistance et services:
Inspection de la livraison (essai sous pression, test selon les spécifications, matériau, quantité, emballage).
La qualité est garantie pendant 12 mois, le support des tests effectués par des tiers.
Des solutions et des dessins gratuits peuvent être fournis.
Une équipe d'emballage professionnelle bien formée et disciplinée.
Service en ligne 24h, réponse rapide avant et après vente.
Soutien à l'inspection en ligne de l'usine
Livraison à temps
Des échantillons gratuits sont disponibles
