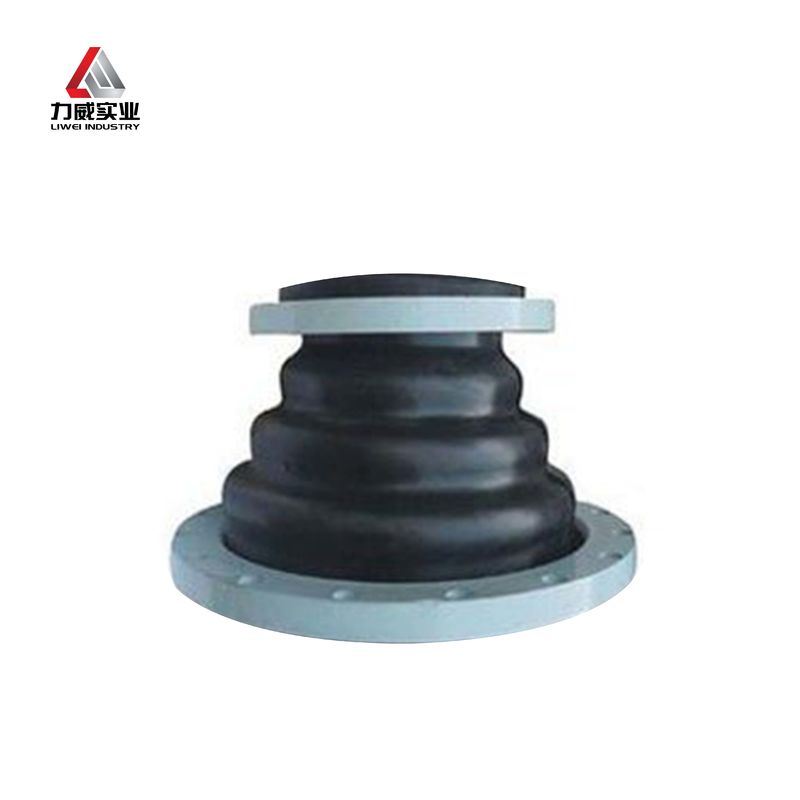

Trois joints en caoutchouc réducteur concentrique à billes assurant une connexion fluide et sûre des tuyaux
Description de l'articulation réductrice en caoutchouc concentrique:
Le joint en caoutchouc à réduction concentrique est une solution avancée conçue pour répondre au besoin d'un moyen fiable et efficace de connecter des systèmes de pipelines de différents diamètres.Ce produit innovant sert de composant essentiel dans diverses applications industrielles et commerciales de traitement des fluides, fournissant une transition transparente entre les tailles de tuyaux disparates tout en accueillant l'expansion thermique, le désalignement et les vibrations.
Caractéristiques:
(1)Petit volume, poids léger, très bonne souplesse, installation et entretien pratiques.
(2)Déplacement transversal, déplacement axial, déplacement angulaire.
(3) Réduction du bruit, absorption des chocs.
Joints de caoutchouc réducteurs concentriquesles paramètres techniques:
| Dimension de la connexion principale |
| DNmax × DNmin |
Longueur
(mm) |
Déplacements axiaux |
Légères
le mouvement
(mm) |
Déflexion
angle
(a1+a2) |
DNmax × DNmin |
Longueur
(mm) |
Déplacement axial |
Légères
le mouvement
(mm) |
Déflexion
angle
(a1+a)₂) |
Extension
(mm) |
Compression
(mm) |
Extension
(mm) |
Compression
(mm) |
| 32 × 25 |
115 |
20 |
30 |
45 |
35° |
125 × 100 |
200 |
22 |
30 |
40 |
35° |
| 40 × 25 |
115 |
20 |
30 |
45 |
35° |
150 × 50 |
200 |
22 |
30 |
40 |
35° |
| 40 × 32 |
115 |
20 |
30 |
45 |
35° |
150 × 125 |
200 |
25 |
35 |
40 |
30° |
| 50 × 32 |
180 |
20 |
30 |
45 |
35° |
200 × 80 |
200 |
25 |
35 |
40 |
30° |
| 50 x 40 |
180 |
20 |
30 |
45 |
35° |
200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 65 × 32 |
180 |
20 |
30 |
45 |
35° |
250 x 100 |
220 |
25 |
35 |
40 |
30° |
| 65 × 50 |
180 |
20 |
30 |
45 |
35° |
300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 80 × 40 |
180 |
20 |
30 |
45 |
35° |
350 × 300 |
240 |
25 |
35 |
35 |
30° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
400 × 350 |
240 |
25 |
38 |
35 |
30° |
| 100 × 40 |
180 |
22 |
30 |
40 |
35° |
500 × 300 |
240 |
28 |
38 |
35 |
26° |
| 100 × 80 |
180 |
22 |
30 |
40 |
35° |
500 x 400 |
240 |
28 |
38 |
35 |
26° |
| 125 x 5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • La taille et la longueur peuvent être personnalisées pour vous. |
Applications:
Dans les scénarios d'application, le réducteur flexible en caoutchouc est incroyablement polyvalent.lorsque des changements de diamètre le long du pipeline sont nécessaires. sa capacité à réduire les contraintes mécaniques dues à l'expansion ou à la contraction thermique, au mouvement des équipements,ou les événements sismiques en font un choix fiable pour la sauvegarde de l'intégrité des réseaux de tuyauterie complexes.
Personnalisation:
Structure du produit:Tissu en caoutchouc intérieur et extérieur, tissu en nylon, fil d'acier et bride
matières premières en caoutchouc:NR,NBR,SBR,EPDM,FKM,etc. (selon vos besoins)
Matériau de la bride:SS304, SS316, acier au carbone, fer ductile, etc. (selon vos besoins)
Taille:Pour les appareils à moteur à combustion
Longueur:personnalisable
Couleur de la bride:personnalisable
La norme de la bride est la suivante:DIN, BS, ANSI, JIS, ISO, etc.
Emballage et expédition
Emballage
À l'intérieur: film plastique, puis mis dans une boîte en carton.
Extérieur: boîtier de contreplaqué d'exportation sécurisé, marquage sur boîtier en carton et boîtier en bois peut être personnalisé, ou emballage selon vos demandes.
Pour la navigation:
1.Nous pourrions livrer les marchandises par express international, tels que DHL, UPS, TNT, EMS, autres.
2Vous pouvez également choisir le transport en fonction de votre horaire et de votre budget.3Ou vous pouvez utiliser votre propre agent de fret.
FAQ:
Q1: Quel est le nom de marque de l'articulation en caoutchouc réducteur concentrique et où est-elle fabriquée?
R1: Je suis désolé.Le nom de marque du joint en caoutchouc réducteur concentrique est liwei, et il est fabriqué dans le Henan, en Chine.
Q2: Dans quelle gamme de numéros de modèle se trouvent les joints en caoutchouc réducteurs liwei Concentric?
R2: Je ne sais pas.Les joints réducteurs en caoutchouc liwei Concentric sont disponibles en numéros de modèle allant de DN25*32 à DN600*400.
Q3: Quelles sont les certifications détenues par le joint en caoutchouc réducteur liwei Concentric?
A3: Je ne sais pas.Le joint en caoutchouc réducteur liwei Concentric détient plusieurs certifications, notamment ISO9001, TUV, WRAS, CO, MTC, PL, IV, etc.
Q4: Quelle est la quantité minimale de commande pour le joint en caoutchouc réducteur liwei Concentric et quelles sont les conditions de paiement?
A4:La quantité minimale de commande pour le joint en caoutchouc réducteur liwei Concentric est de 1 jeu. Les conditions de paiement sont T/T, Western Union, L/C, D/A et MoneyGram.
