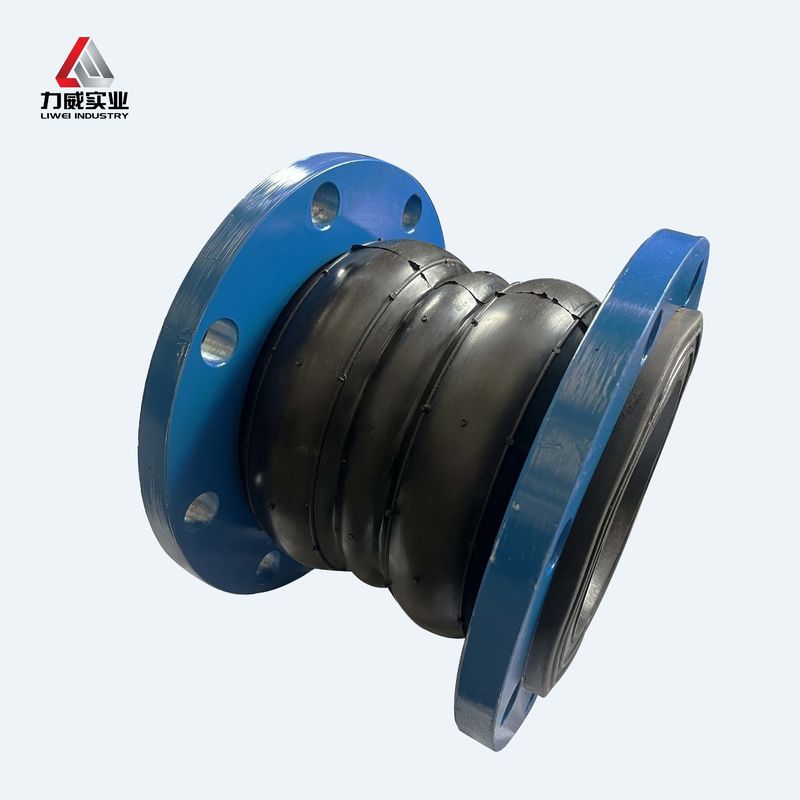

Réduction du bruit Double boule jointe en caoutchouc flexible Flange en acier au carbone Absorption des vibrations
Description du produit:
Liwei reconnaît l'importance de la précision et des détails dans les composants industriels.À cette fin, l'entreprise propose des dessins détaillés de l'articulation en caoutchouc flexible à double sphère, permettant aux clients d'avoir une compréhension complète du produit avant l'installation.Ces dessins constituent une ressource cruciale pour les ingénieurs et les techniciens, en leur fournissant les spécifications nécessaires pour assurer un ajustement approprié et des performances optimales.
Applications du produit:
- Industrie pétrolière
- Industrie minière
- Industrie métallurgique
- Industrie de la protection de l'environnement
- Industrie de l'approvisionnement en eau et du drainage
- Industrie du papier
Structure du produit:
| No |
Nom |
Matériel |
Les commentaires |
| 1 |
En caoutchouc extérieur/intérieur |
Le produit doit être présenté sous forme d'une couche d'équipement de base, comprenant: |
Sélectionnez différents matériaux selon les médias |
| 2 |
Cadre |
Tissus de fils de nylon |
La densité et le nombre de couches déterminent la pression |
| 3 |
Anneaux sous pression |
Fil de fer métallique |
Éviter que le roulement sous pression de déformation ne soit tiré |
| 4 |
Les pièces de rechange |
d'acier inoxydable,
Acier au carbone, fer ductile.
|
Choisissez différents matériaux selon vos besoins |
Paramètres techniques:
Diaméthère
DN |
Longueur
mm |
Déplacement de l'axe |
Partie radicale
déplacement |
Déflexion
déplacement |
| Type 1 |
TYPE 2 |
| mm |
pouces |
Extension |
Compression |
Extension |
La congrégation |
Type 1 |
TYPE 2 |
Le type 1 |
TYPF 2 |
| 32 |
11/4 " |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 40 |
11/2 |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 50 |
2 " |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 65 |
21/2 |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 80 |
3 pouces |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 100 |
4 pouces |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 125 |
5 pouces |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 150 |
6 pouces |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 200 |
8 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 250 |
10 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 300 |
12 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 350 |
14 pouces |
325 |
35 |
60 |
|
|
|
|
|
|
| 400 |
16 pouces |
400 |
40 |
60 |
|
|
|
|
|
|
| 450 |
18 pouces |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 500 |
20 pouces |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 600 |
24 pouces |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 700 |
28 pouces |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 800 |
32 pouces |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 900 |
36 pouces |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 1000 |
40 pouces |
450 |
|
|
75 |
80 |
|
70 |
|
± 12° |
| 1200 |
48 pouces |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1400 |
56 pouces |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1600 |
64 pouces |
500 |
|
|
75 |
80 |
|
70 |
|
± 10° |
| 1800 |
72 pouces |
500 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2000 |
80 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2200 |
88 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2400 |
96 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2600 |
104 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 2800 |
112 " |
550 |
|
|
80 |
85 |
|
65 |
|
± 10° |
| 3000 |
120 pouces |
550 |
|
|
80 |
85 |
|
65 |
|
± 10 |
| • La taille et la longueur peuvent être personnalisées pour vous. |
Caractéristiques du produit:
Flanche en acier inoxydable:usinage fini, anti-corrosion et anti-rouille.
Tissu de câbles en nylon multicouches:Détermination de la pression.
Sphère:Matériau réel, brillant et lisse, sans rayures ni usure.
Renforcement du fil d'acier galvanisé: Prévenir la déformation.
Tissu de câbles en nylon multicouches:Détermination de la pression.
Lettre d'engagement de service après-vente:
- La durée de conservation des produits vendus par notre société est d'un an (à compter de la date du dernier lot de remise et d'acceptation).les produits sont garantis par "trois garanties", à savoir "garantie de réparation", "garantie de remplacement" et "garantie de retour".
- Après l'expiration de la période de garantie, notre société met en œuvre une garantie à vie pour les produits vendus, et ne facture qu'un frais de remplacement des pièces standard et des joints.
- Pendant la période d'installation et de débogage,notre société envoie du personnel de maintenance sur le site pour aider à l'installation et au débogage jusqu'à ce que le débogage soit terminé et que l'utilisateur soit satisfaitNotre personnel supportera le coût lui-même.
- Lors du fonctionnement de l'équipement, si un dysfonctionnement temporaire survient, après avoir reçu votre avis de réparation, répondez dans les 2 heures et envoyez du personnel sur le site pour une résolution dans les 48 heures.
- À compter de la date de mise en service de l'équipement, nous vous informerons tous les six mois par téléphone ou en envoyant quelqu'un.Notre société enregistrera et enregistrera les informations que nous avons obtenues
Promisseur: Henan Liwei Industrial Co., Ltd.
FAQ:
Q1: Quelle est la gamme de numéros de modèle pour le joint en caoutchouc flexible à double sphère Leiwei?
R1: Le numéro de modèle du joint en caoutchouc flexible à double sphère Leiwei varie de DN15 à DN4000, répondant à une grande variété de tailles et de besoins de pipelines.
Q2: Où est fabriqué le joint en caoutchouc flexible à double sphère Leiwei?
R2: Le joint en caoutchouc flexible à double sphère Leiwei est fabriqué dans le Henan, en Chine, garantissant des normes de qualité élevées et une excellence de fabrication.
Q3: Quelles sont les certifications du joint en caoutchouc flexible à double sphère Leiwei?
A3: Le joint en caoutchouc flexible à double sphère Leiwei est doté de plusieurs certifications, notamment ISO9001, TUV, WRAS, CO, MTC, PL, IV, etc.,démontrer la conformité aux normes internationales de qualité et de sécurité.
Q4: Quelle est la quantité minimale de commande pour le joint en caoutchouc flexible à double sphère Leiwei et comment est-il emballé?
R4: La quantité minimale de commande pour le joint en caoutchouc flexible à double sphère Leiwei est de 1 ensemble.Si plusieurs compensateurs sont emballés dans un seul boîtier, une charpente en acier est utilisée pour la fixation.
