Mettre en évidence:
Joints d'expansion en caoutchouc à sphère unique
, Joints de dilatation en caoutchouc PN16
, joint de dilatation ANSI cl150
Nom: |
Joints de caoutchouc réducteurs concentriques |
Matériau de la bride: |
Acier au carbone, acier inoxydable 304 316, etc. |
Application du projet: |
L'air, l'eau, les eaux usées, l'acide, le pétrole, le sable, etc. |
Température applicable: |
-15°C - +115°C (le spécial peut atteindre -30°C - +120°C) |
Pression: |
6 à 40 bar ((PN6-PN40) |
Norme de bride: |
DIN, ANSI, JIS, et ainsi de suite. |
Utilisation: |
Industrie pétrochimique,industrie du papier,industrie de l'approvisionnement en eau et du drainage,i |
Garantie: |
1 année |

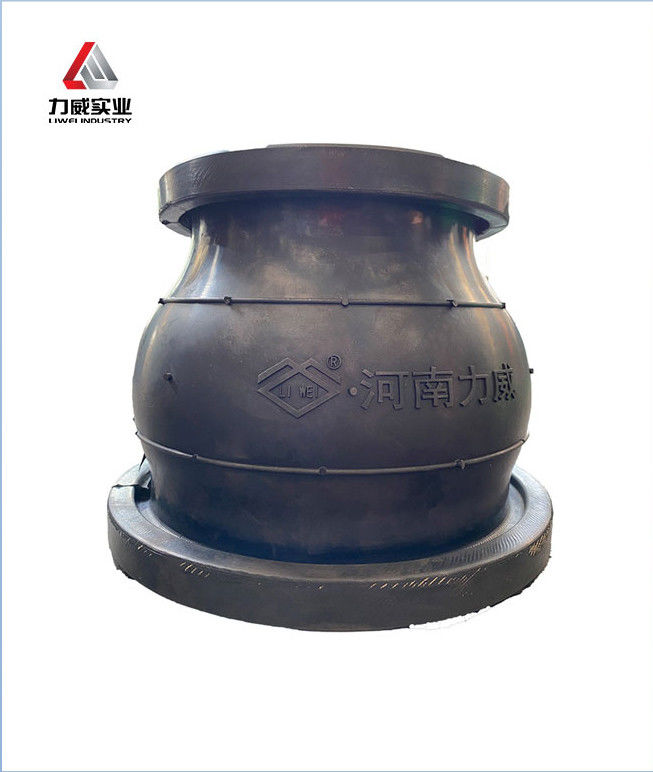

PN16 Flanges d'acier au carbone à expansion de caoutchouc à sphère unique à réduction concentrique ANSI Cl150
PN16 boule unique joints réducteurs concentriques en caoutchouc ANSI cl150 en acier au carbone
Description de l'articulation réductrice en caoutchouc concentrique:
Le joint concentrique réducteur en caoutchouc est un composant de tuyauterie de haute qualité, spécialement conçu pour fournir des raccords de connexion universels et robustes pour un large éventail d'applications industrielles.Le produit est destiné à accueillir les mouvements thermiques, supprimer les vibrations, réduire le bruit dans le système de pipeline, et assurer la longévité et l'efficacité.s'assurer que les clients peuvent intégrer les joints dans leurs systèmes existants en toute sécurité et en toute confiance en ce qui concerne leur compatibilité et leurs performancesCes dessins fournissent toutes les dimensions et spécifications nécessaires pour comprendre l'intégration du produit et ses capacités opérationnelles.
Caractéristiques du produit:
(1)Petit volume, poids léger, très bonne souplesse, installation et entretien pratiques.
(2)Déplacement transversal, déplacement axial, déplacement angulaire.
(3) Réduction du bruit, absorption des chocs.
Paramètres techniques:
| Dimension de la connexion principale |
| DNmax × DNmin |
Longueur
(mm) |
Déplacements axiaux |
Légères
le mouvement
(mm) |
Déflexion
angle
(a1+a2) |
DNmax × DNmin |
Longueur
(mm) |
Déplacement axial |
Légères
le mouvement
(mm) |
Déflexion
angle
(a1+a)₂) |
Extension
(mm) |
Compression
(mm) |
Extension
(mm) |
Compression
(mm) |
| 32 × 25 |
115 |
20 |
30 |
45 |
35° |
125 × 100 |
200 |
22 |
30 |
40 |
35° |
| 40 × 25 |
115 |
20 |
30 |
45 |
35° |
150 × 50 |
200 |
22 |
30 |
40 |
35° |
| 40 × 32 |
115 |
20 |
30 |
45 |
35° |
150 × 125 |
200 |
25 |
35 |
40 |
30° |
| 50 × 32 |
180 |
20 |
30 |
45 |
35° |
200 × 80 |
200 |
25 |
35 |
40 |
30° |
| 50 x 40 |
180 |
20 |
30 |
45 |
35° |
200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 65 × 32 |
180 |
20 |
30 |
45 |
35° |
250 x 100 |
220 |
25 |
35 |
40 |
30° |
| 65 × 50 |
180 |
20 |
30 |
45 |
35° |
300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 80 × 40 |
180 |
20 |
30 |
45 |
35° |
350 × 300 |
240 |
25 |
35 |
35 |
30° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
400 × 350 |
240 |
25 |
38 |
35 |
30° |
| 100 × 40 |
180 |
22 |
30 |
40 |
35° |
500 × 300 |
240 |
28 |
38 |
35 |
26° |
| 100 × 80 |
180 |
22 |
30 |
40 |
35° |
500 x 400 |
240 |
28 |
38 |
35 |
26° |
| 125 x 5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • La taille et la longueur peuvent être personnalisées pour vous. |
Applications:
Il est largement utilisé dans l'ingénierie chimique, la construction, l'approvisionnement en eau, le drainage, le pétrole, les industries légères et lourdes,la réfrigération, l'assainissement, le chauffage de l'eau, la protection contre les incendies,énergie électrique et autres projets de base. Selon les différents matériaux peuvent être faits en acide, alcali, corrosion, huile, haute température, rayonnement, résistance à l'usure, le vieillissement et d'autres variétés,pour s'adapter à une variété de médias et d'environnements.
1Permettez des mouvements à quatre voies.
2- Moulé de précision en caoutchouc synthétique et en nylon.
3Excellente capacité à absorber les vibrations et le bruit.
4Il résiste à une forte pression.
5Résistant à la corrosion.
6Facile à installer, utilisez une bride flottante.
Les avantages:
Appareil: la surface extérieure est lisse et exempte de défauts tels que des taches, de la rouille, des pores, des inclusions de slag, des fissures, des dommages mécaniques, etc.
Soudage: la couture de soudage doit être plate, sans pores, fissures, inclusions de slag et omissions de soudage. La rondeur de la bride doit être conforme aux normes pertinentes.
Anti-corrosion: la bride est décapée et la rouille enlevée, puis soumise à un traitement anti-corrosion.
L'emballage du produit: des mesures telles que la résistance à la pluie, à l'humidité, à la rouille et au choc doivent être prises.sans recyclage; ou emballés selon les exigences de la demande.
Emballage et expédition
Emballage
À l'intérieur: film plastique, puis mis dans une boîte en carton.
Extérieur: boîtier de contreplaqué d'exportation sécurisé, marquage sur boîtier en carton et boîtier en bois peut être personnalisé, ou emballage selon vos demandes.
Pour la navigation:
1.Nous pourrions livrer les marchandises par express international, tels que DHL, UPS, TNT, EMS, autres.
2Vous pouvez également choisir le transport en fonction de votre horaire et de votre budget.3Ou vous pouvez utiliser votre propre agent de fret.
